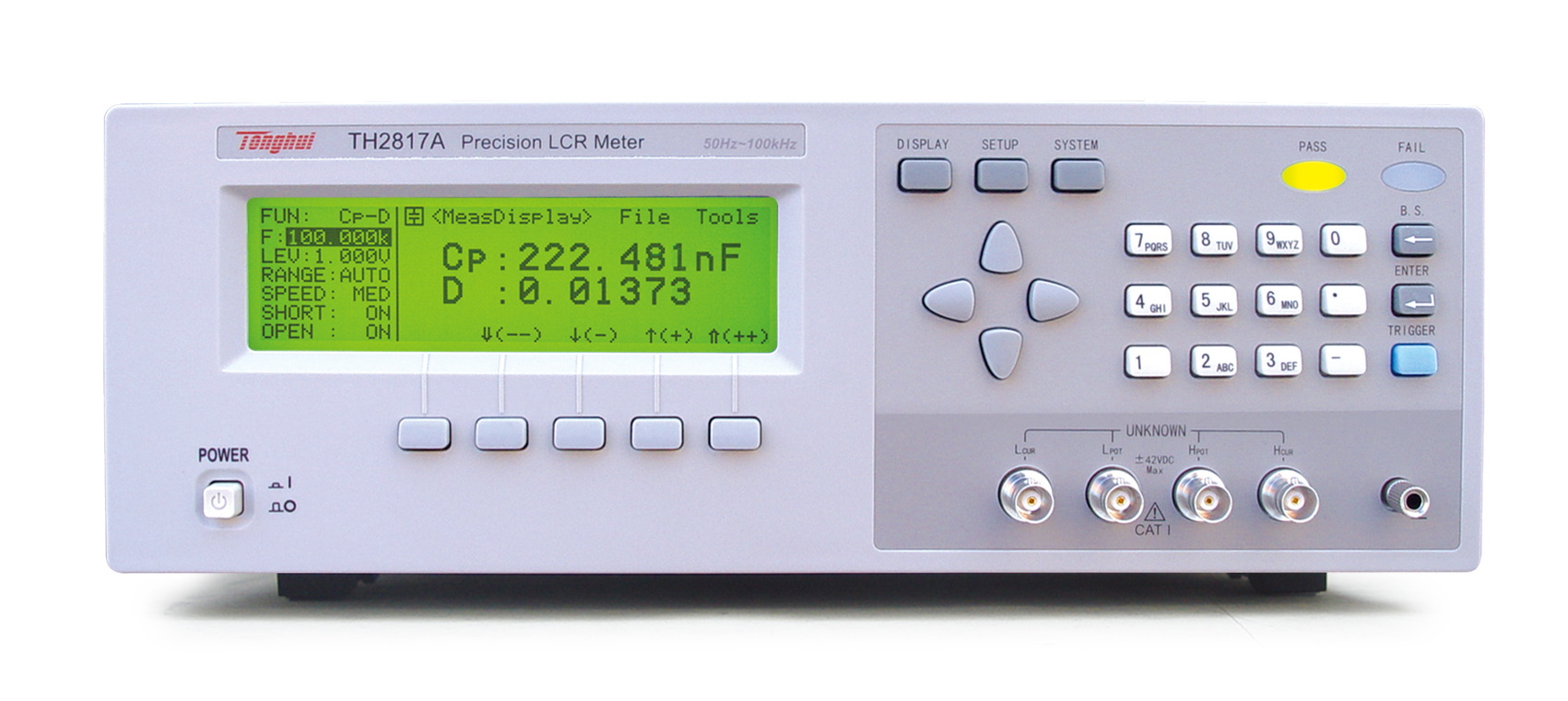

同惠TH2817A 精密LCR數字電橋產品詳細規格
測試頻率: 50Hz- 100kHz,分辨率: 16頻點
基本精度: 0. 05%
測試速度:快33ms
4檔分選, PASS/FAIL指示
10mVrms-2. 0Vrms可編程測試電平
302、1002可選內阻
4點頻率/電平/偏流列表掃描功能
TH1 773/TH1775偏流源直接控制能力
較好的測量穩定性、準確性
的負載校準功能
直讀，偏差及相對偏差顯示
12組內部儀器設定儲存
內建比較器，4檔分選及檔計數
測試電平監視功能
6位讀數分辨率
Handler、RS-232C、GPIB 接口(選件)
TH2816A/TH2816B/TH2817A型精密LCR數字電橋集成了本公司多年元件測試的成熟經驗，運用了本領域的測試技術。該產品強大的測試功能和優越的測量性能使其擠身于國際同類水平，結合以低廉的價格將給予廣大客戶值的享受。該產品可提供穩定的6位測試分辨率，50Hz-100kHz/200kHz的頻率范圍、0.01V-2.0V可編程信號電平、高達30次/秒的測量速度、9級精細 量程、恒定的30Ω或100Ω源內阻及靈活人性的操作方式, 可滿足生產線質量保證、進貨檢驗及實驗室高度測量要求。該產品 提供的HANDLER、GPIB及RS232C接口為儀器使用于元件自動分選 系統、與計算機通訊及測試過程紀錄創造了良好的條件。
|
測試參數 |
|Z|,C,L,X,B,R,G,D,Q,θ |
||
|
顯示器 |
240x64點陣LCD顯示器，6位讀數分辨率 |
||
|
測試頻率 |
TH2817A |
50Hz,60Hz,100Hz,120Hz, 200Hz,400Hz,500Hz,1kHz, 2kHz,4kHz,5kHz,10kHz, 20kHz,40kHz,50kHz,100kHz， 共16個頻點 |
|
|
測試電平范圍 |
10mVrms-2. 0Vrms,10mV步進 |
||
|
基本準確度 |
0.05% |
||
|
顯示范圍
|
|Z|,R,X |
0.00001Ω-99.9999MΩ |
|
|
G,B |
0.00001μS-999.999S |
||
|
C |
0.00001pF-999.999mF |
||
|
L |
0.00001μH-9.99999kH |
||
|
D |
0.00001-9.99999 |
||
|
Q |
0.00001-99999.9 |
||
|
θ(DEG) |
-179.999°-179.999° |
||
|
θ(RAD) |
-3.14159-3.14159 |
||
|
△% |
-999.999%-999.999% |
||
|
測量速度 |
快速：30次/秒, 中速：10次/秒, 慢速：1.5次/秒 |
||
|
等效電路 |
串聯，并聯 |
||
|
量程方式 |
自動，保持 |
||
|
觸發方式 |
內部，手動，外部，總線 |
||
|
平均次數 |
1-255（TH2816B無） |
||
|
清零功能 |
開路，短路，負載校正 |
||
|
測量端 |
5端 |
||
|
顯示方式 |
直讀, ΔABS, Δ%, V/I(電壓/電流監示) , 檔號及檔計數 |
||
|
列表掃描 |
4點頻率, 電平, 直流偏置列表掃描測試 |
||
|
比較器功能 |
TH2817A |
四檔（三檔合格，一檔不合格)另有一個附屬檔 |
|
|
存儲器 |
12組內部儀器設定供存儲/調用 |
||
|
接口 |
TH2817A |
RS-232C,HANDLER，GPIB(選件) |
|
