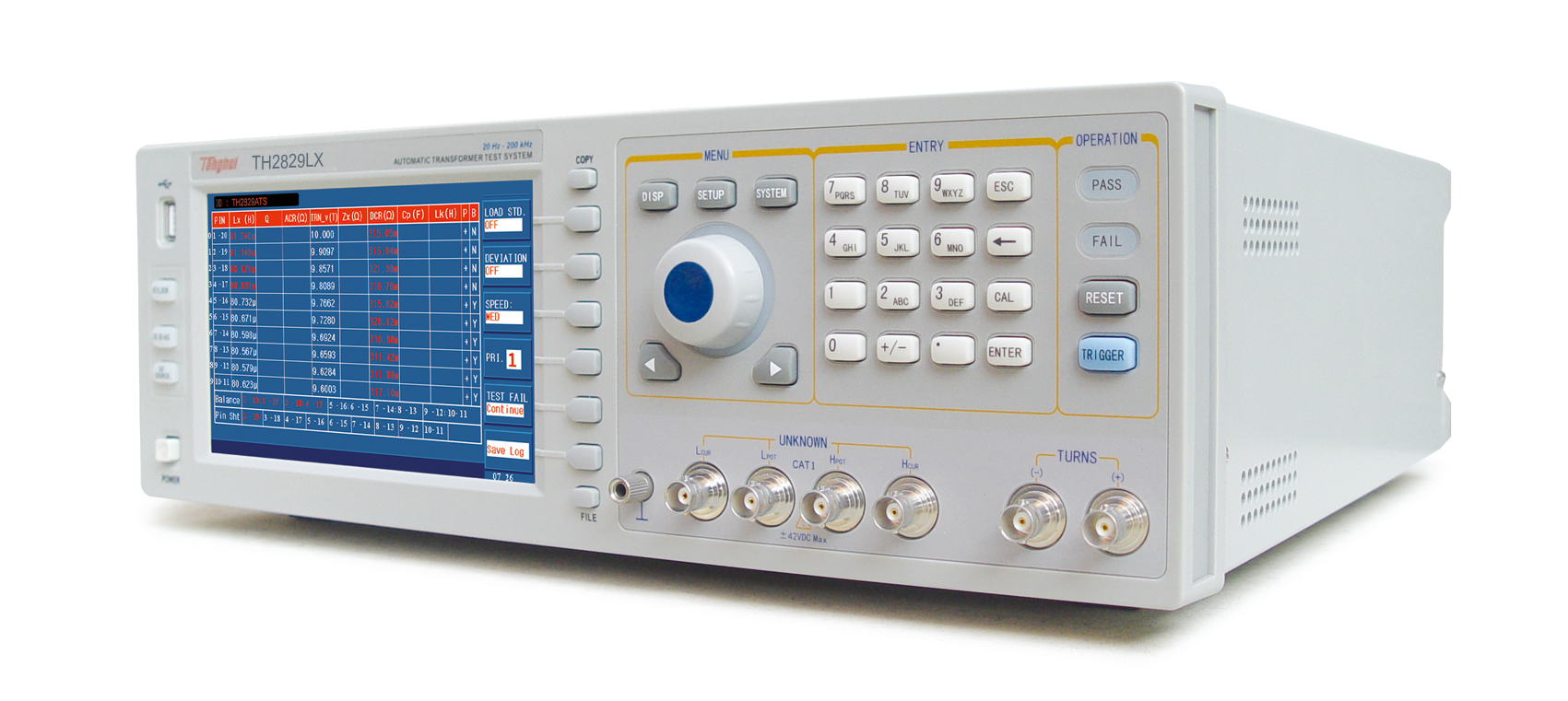

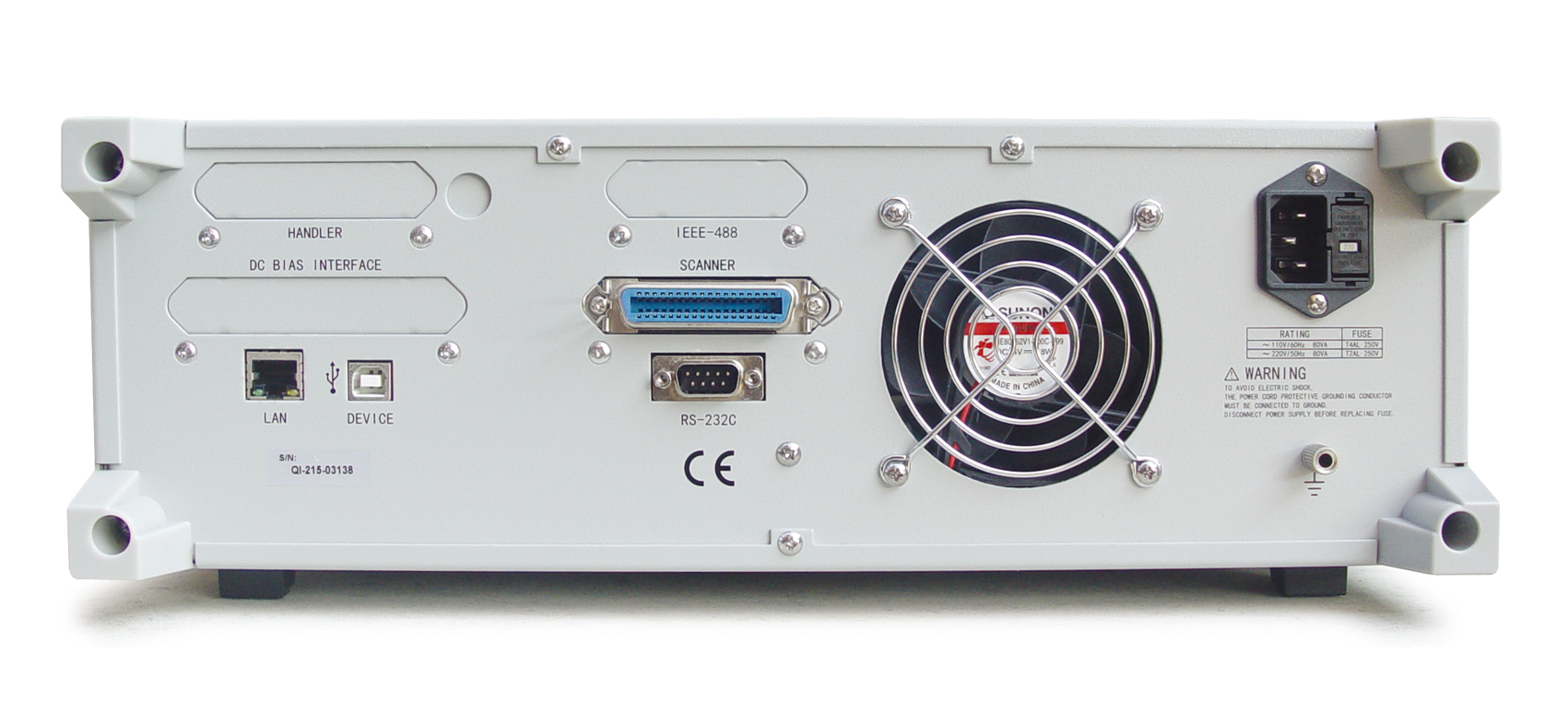

同惠TH2829LX 自動變壓器測試系統
同惠TH2829LX 自動變壓器測試系統
TH2829LX
￥12,666.00
同惠TH2829LX 自動變壓器測試系統產品詳細規格
測試腳位: 20 PIN
測試頻率: 20Hz- 200kHz,分辨率: 0. 5mHz
■
信號電平: 5mV-2Vrms (可選配2mV- 10Vrms)
測試速度:快13ms
■
-二極管正反向特性檢測
■
改進的高圈數比和弱耦合變壓器測試能力
改進的DCR測試能力
單屏可容納全部掃描測試結果
時間標記系統:可記憶文件設定、校準偏差與扣除時間
■
選定的掃描參數進行多檔分選
■
掃描治具繼電器自檢功能
靈活的偏差扣除方式
多種不良處理方式選擇
單參數測試循環，對獨立繞組進行測試判斷
■
增加安全性:管理員與操作員兩級密碼
內置統計分析能力: Cpk, Cp, Ck等
條形碼讀入直接調用設定文件，管理測試產品品種
可選PC級儀器測試設定文件編程能力
在線升級模式: USBHOST或RS232
支持通過LAN接口實現多臺儀器組網
■
向下兼容TH2818X/TH2819X參數設定文件
存儲:內部: 100組設定文件保存
■ 開關變壓器掃描測試、綜合特性分析。
■ 網絡變壓器掃描測試，綜合特性分析
■ 分立無源元件（電感L，電阻R，電容C）多路掃描測試
■ 繼電器驅動線包、觸點接觸電阻多路掃描測試
■ 多路直流電阻DCR掃描測試
■ 阻抗網絡多個無源器件綜合測試分析
|
產品型號 |
TH2829LX |
TH2829AX |
TH2829AX-24 |
TH2829AX-48 |
TH2829NX |
TH2829BX |
TH2829CX |
||||||
|
測試腳位（PIN） |
20 |
20 |
24 |
48 |
72/96/120/144/168/192 |
20 |
20 |
||||||
|
測試頻率 |
20Hz—200kHz |
20Hz—500kHz |
20Hz—1MHz |
||||||||||
|
顯示 |
7英寸 TFT LCD顯示器800×RGB×600 |
||||||||||||
|
LCR功能 |
可聯系業務員選購開通 |
||||||||||||
|
變壓器測試參數 |
圈數比 |
圈數 |
相位 |
電感 |
電容 |
漏感 |
品質因數 |
交流電阻 |
直流電阻 |
平衡 |
引腳短路 |
二極管正反向 |
|
|
Turn Ratio |
Turns |
Phase |
L |
C |
Lk |
Q |
ACR |
DCR |
Balance |
Pin Short |
Diode P/N |
||
|
LCR測試參數 |
|Z|, |Y|,C,L,X,B,R,G,D,Q,θ,DCR,Turn-Ratio,Phase,Lk |
||||||||||||
|
基本測量準確度 |
LCRZ |
0.05% |
|||||||||||
|
DCR、圈數比 |
0.1% |
||||||||||||
|
信號源輸出阻抗 |
10Ω、30Ω、50Ω、100Ω |
||||||||||||
|
測試速度 (ms/次) |
13ms,90ms，370ms |
||||||||||||
|
AC信號電平 |
5mVrms— 2Vrms(變壓器測試，可定制到10Vrms)，5mVrms— 10Vrms（LCR功能）；50μArms— 100mArms |
||||||||||||
|
DC偏置電壓源 |
------ |
0V— ±10V；0mA— ±100mA |
|||||||||||
|
DC偏置電流源 |
0 - ±1A選件（選件TH2901），0 -±2A（選件TH2902） |
||||||||||||
|
DC恒定電流源 |
0mA— ±120mA用于二極管正向特性測試 |
||||||||||||
|
二極管測試 |
正向測試電壓 |
0—9.9999V |
|||||||||||
|
反向測試電流 |
0—99.999mA |
||||||||||||
|
比較器 |
10檔分選,PASS/FAIL指示,檔計數功能 |
||||||||||||
|
存儲 |
內部：100組設定文件保存；U盤：500組設定文件、CSV格式測試數據、GIF格式圖像 |
||||||||||||
| 標配 | |||||
| 配件名稱 | 型號 | ||||
| 兩端測試線 | TH26004B | ||||
| 手動變壓器掃描測試夾具 | TH1901B | ||||
| 腳踏啟動開關 | TH1801-001 | ||||
| 變壓器測試控制電纜（36芯）（2H/57S-3036*2/L 1800） | TH26016 | ||||
| 帶盒四端絕緣帶鎖Kelvin測試線 | TH26011AS | ||||
| 選配 | |||||
| 配件名稱 | 型號 | ||||
| 氣動變壓器掃描測試夾具 | TH1901A | ||||
| 手動變壓器掃描測試夾具 | TH1901C | ||||
