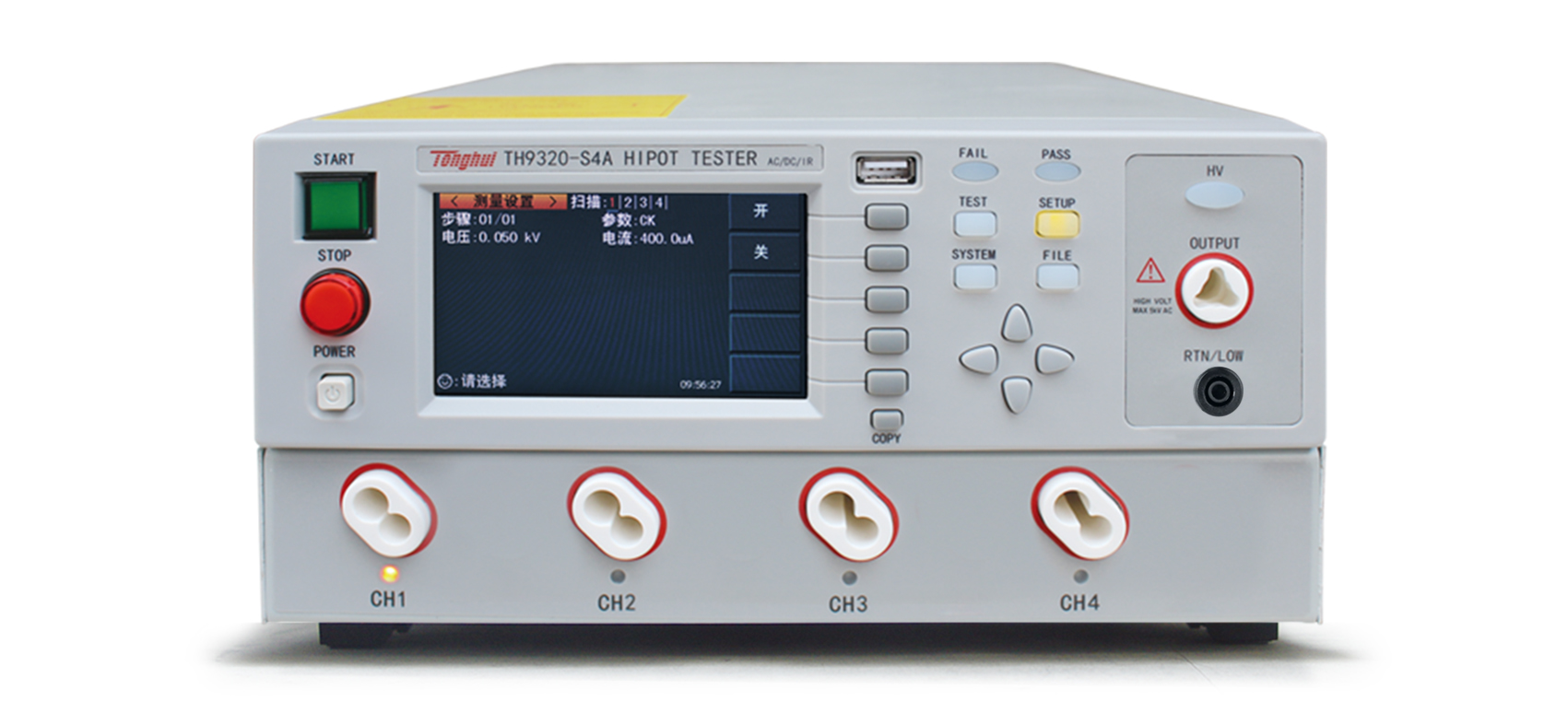

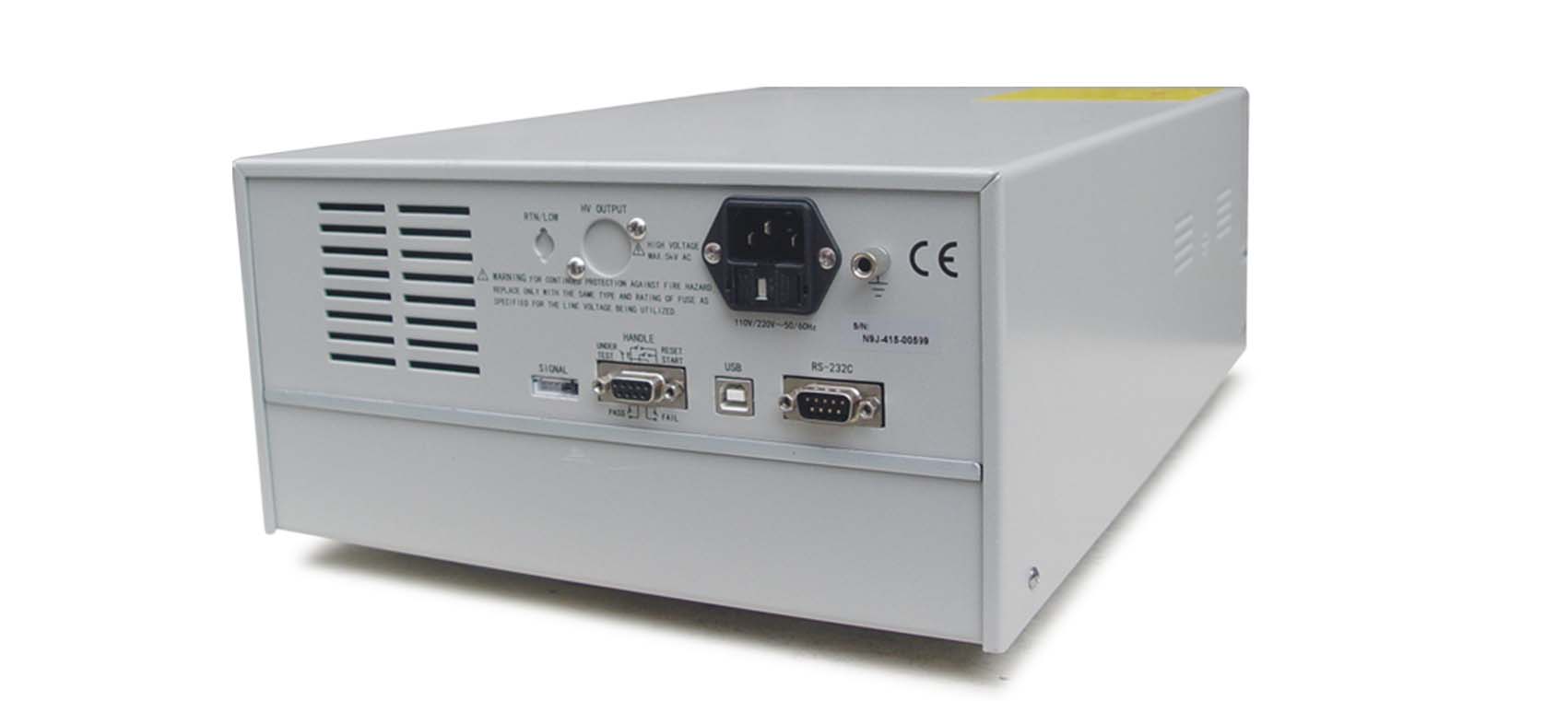

同惠TH9320S4A 程控交直流耐壓絕緣測試儀產品詳細規格
性能特點
■ 耐壓測試: AC: 5kV/0- 20mA
DC: 6kv/0-10mA
絕緣電阻測試: 1MS2-10. 0GO2
1四通道矩陣掃描，帶接觸檢查功能，確保
結果正確不漏檢。
快速放電和電弧偵測功能
■增強的人體保護功能 :地電流檢測功能
自帶4路雙通道掃描接口，可定義成8通道
可存儲20個測試步驟, 4種測試模式可任意組合
999. 9秒內任意設定的電壓上升時間,測試時間
■針對絕緣電阻有可隨意設定測試等待時間
480 X272點，TFT-LCD顯示.
■全新的操作界 面和人性化的面板設計
可通過U盤升級儀器工作程序
■鎖鍵盤功能
■ 耐壓測試: AC: 5kV/0- 20mA
DC: 6kv/0-10mA
絕緣電阻測試: 1MS2-10. 0GO2
1四通道矩陣掃描，帶接觸檢查功能，確保
結果正確不漏檢。
快速放電和電弧偵測功能
■增強的人體保護功能 :地電流檢測功能
自帶4路雙通道掃描接口，可定義成8通道
可存儲20個測試步驟, 4種測試模式可任意組合
999. 9秒內任意設定的電壓上升時間,測試時間
■針對絕緣電阻有可隨意設定測試等待時間
480 X272點，TFT-LCD顯示.
■全新的操作界 面和人性化的面板設計
可通過U盤升級儀器工作程序
■鎖鍵盤功能
應用
■ 自動化測試系統
■ 家用電器
■ 變壓器、電機
■ 電氣設備
■ 電熱器具
■ 照明行業
■ 新能源汽車
■ 電子元器件
■ 醫療設備
技術參數
| 型號 | TH9320-S4A | ||
| 掃描接口 | 4路 | ||
| 耐壓測試 | |||
| 輸出電壓 | AC | 0.10kV — 5.00kV ±2% | |
| DC | 0.10kV — 6.00kV ±2% | ||
| 電流測試范圍 | AC | TH9320：0 — 20.00mA ±（2%讀數+5個字） | |
| DC | TH9320：0 — 10.00mA ±（2%讀數+5個字） | ||
| 快速放電功能 | 測試結束后自動放電（DCW） | ||
| 絕緣電阻測試 | |||
| 輸出電壓 | 0.10kV—1.00kV ±2% | ||
| 電阻測試范圍 | 0.1MΩ—10.0GΩ | ||
| 電阻測試精度 | 0.10MΩ—999MΩ ±10%1.00GΩ—10.0GΩ ±20% | ||
| 放電功能 | 測試結束后自動放電 | ||
| 電弧偵測 | |||
| 測量范圍 | AC | 1—9級（出廠默認值為5）（對應電流20mA、18mA、16mA、14mA、12mA、10mA、7.7mA、5.5mA、2.8mA） | |
| DC | 1—9級 | ||
| 一般參數 | |||
| 存儲器 | 5組 | ||
| 電壓上升時間 | 0.1s — 999.9s | ||
| 測試時間設定(AC/DC) | 0.2s — 999.9s | ||
| 電壓下降時間 | 0.1s — 999.9s | ||
| 等待時間(IR) | 0.2s — 999.9s | ||
| 時間精度 | ±(1%+0.1s) | ||
| 存儲器 | |||
| 存儲器 |
5組 |
||
附件
| 標配 | |||||
| 配件名稱 | 型號 | ||||
| 高壓測試電纜(紅色) | TH90003R | ||||
| 高壓測試電纜（不帶夾子） | TH90013 | ||||
| 高壓測試電纜（帶夾子） | TH90017 | ||||
| 高壓測試線 | TH90003C | ||||
