同惠TH1963 六位半數字多用表產品詳細規格
4.3寸LCD彩色顯示屏，中英文菜單
6 1/2位1 199999字讀數(TH1963/TH1969A)
■
測試速度高達1000次/秒

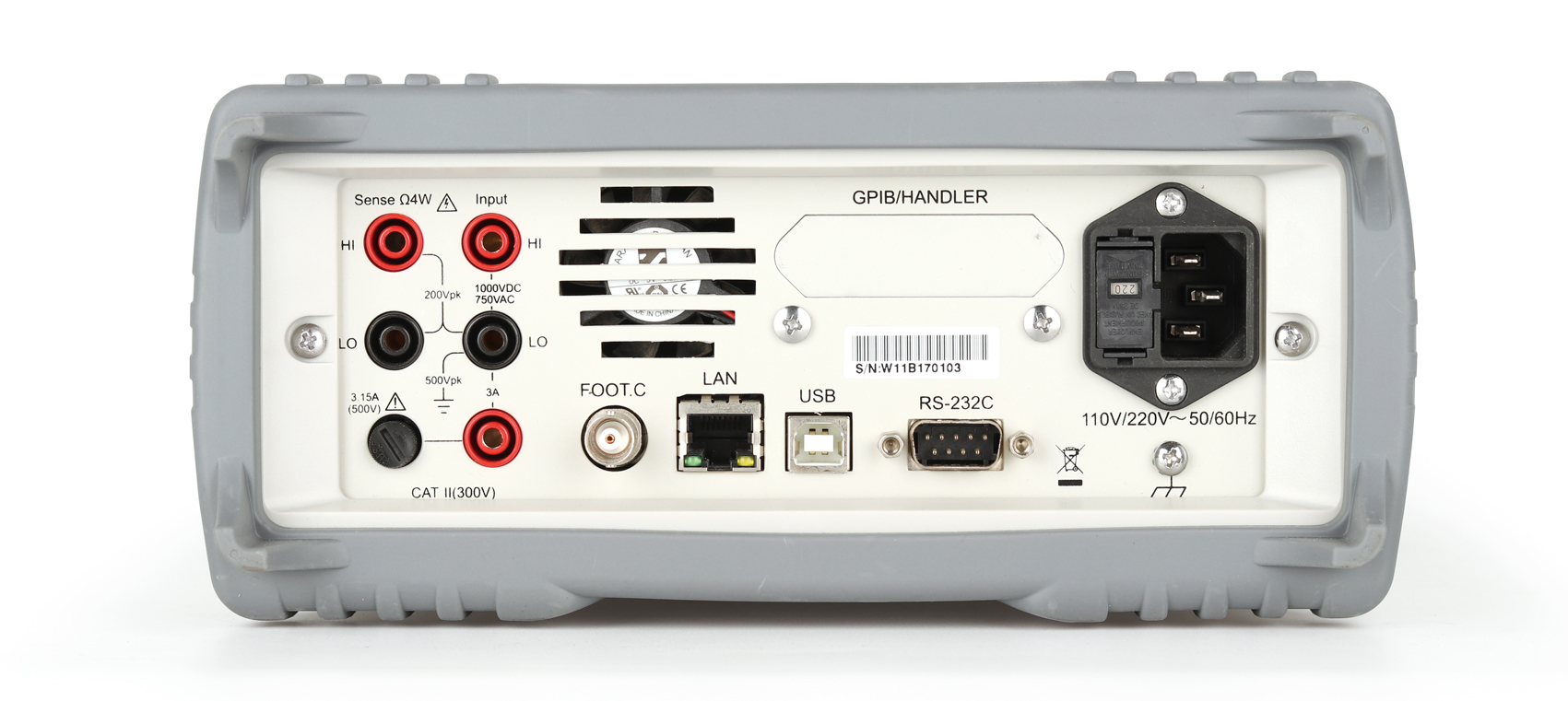

體積小巧，前后輸入端，便于.上架
■
直方圖、條形圖、趨勢圖顯示
可測試低至3Hz的交流低頻信號
■
電容測試功能
高達5V二極管測試電壓
存儲數據達10000個
■快速中英文幫助
■ 生產線工作臺
■ 維修工作臺
■ 教學實驗室
■ 自動化測試設備
|
產品型號 |
TH1963 |
TH1963A |
TH1953 |
|||||||
|
顯示器 |
4.3寸LCD彩色顯示屏 |
|||||||||
|
顯示位數 |
1199999字讀數 |
119999字讀數 |
||||||||
|
測量參數 |
直流電壓、交流電壓、直流電流、交流電流、直流電阻、電容、頻率、導通、二極管、溫度 |
|||||||||
|
顯示方式 |
直讀、直方圖、條形圖、趨勢圖 |
|||||||||
|
測量速度 |
1000次/s |
|||||||||
|
數學功能 |
清零功能、小值/值/平均值/標準偏差、dB 、dBm |
|||||||||
|
通用功能 |
量程 自動、手動 |
觸發方式 L O C A L ： A U T O / S I N G L E / EXTREMOTE：IMMEDIATE/BUS/EXT |
讀數保持 有 |
極限測量 HI 、Lo和IN（PASS），帶訊響 |
||||||
|
技術指標 |
不確定度的表示： ±(%讀數+%量程) ，TCAL=25℃ |
|||||||||
|
參數 |
量程/測試范圍 |
頻率 |
年精度TCAL ±5°C |
溫度系數 /°C |
||||||
|
TH1963 |
TH1963A |
TH1953 |
||||||||
|
直流電壓 |
100.0000mV-1000.000V（TH1963/TH1963A） 100.000mV-1000 00V（TH1953） |
0.0035+0.0005 |
0.0075+0.0005 |
0.010+0.004 |
0.0005+0.0001 |
|||||
|
真有效值交 流電壓 |
100.000mV-750.000V |
3-5Hz 5-10Hz 10Hz-20kHz 20-50kHz 50-100kHz 100-300kHz |
1.00+0.03 0.35+0.03 0.06+0.03 0.12+0.05 0.60+0.08 4.00+0.50 |
1.00+0.03 0.38+0.03 0.09+0.03 0.15+0.05 0.63+0.08 4.00+0.50 |
1.00+0 03 0.38+0.03 0.09+0.03 0.15+0.05 0.63+0.08 4.00+0 50 |
0.100+0.003 0.035+0.003 0.005+0.003 0.011+0.005 0.060+0.008 0.200+0.020 |
||||
|
直流電阻 |
10Ω- 100M Ω ，測試電流： 10mA-500nA |
0.010+0.001 |
0.014+0.001 |
0.030+0.004 |
0.0006+0.0001 |
|||||
|
直流電流 |
100 μA-10mA 100mA 1A 3A 10A |
0.050+0.006 0.050+0.004 0.100+0.004 0.200+0.020 0.120+0.010 |
0.050+0.005 0.050+0.004 0.100+0.004 0.200+0.020 0.120+0.010 |
0.050+0.008 0.050+0.004 0.100+0.004 0.200+0.020 0.250+0.004 |
0.0020+0.0005 0.0020+0.0005 0.0050+0.0010 0.0050+0.0020 0.0050+0.0010 |
|||||
|
交流電流 |
100 μA– 100mA |
3Hz-5kHz 5kHz-10kHz |
1.00+0.04 0 10+0 04 |
0.10+0.04 0 10+0 04 |
0.10+0.04 0 10+0 04 |
0.100+0.006 0 030+0 006 |
||||
|
1A |
3Hz-5kHz 5kHz-10kHz |
0.10+0.04 0.10+0.04 |
0.10+0.04 0.10+0.04 |
0.10+0.04 0.10+0 04 |
0.015+0.006 0.030+0.006 |
|||||
|
3A |
3Hz-5kHz 5kHz-10kHz |
0.23+0.04 0.23+0.04 |
0.23+0.04 0.23+0.04 |
0.23+0.04 0.23+0 04 |
0.100+0.006 0.030+0.006 |
|||||
|
10A |
3Hz-5kHz 5kHz-10kHz |
0.15+0.04 0 15+0 04 |
0.15+0.04 0 15+0 04 |
0.15+0.04 0 15+0 04 |
0.100+0.006 0 030+0 006 |
|||||
|
頻率 |
3Hz-10Hz 10Hz-100Hz 100Hz-1kHz 100Hz-300kHz 方波 |
0.100 0.030 0.010 0.010 0 010 |
0.100 0.030 0.012 0.012 0 012 |
0.100 0.030 0.012 0.012 0 012 |
0.0002 0.0002 0.0002 0.0002 0 0002 |
|||||
|
二極管 |
5V ，測試電流： 1mA |
0.010+0.030 |
0. 1+0.02 |
0.0010+0.0020 |
||||||
|
導通 |
1k Ω ，測試電流： 1mA |
0.010+0.030 |
0. 1+0.02 |
0.0010+0.0020 |
||||||
|
電容 |
1.0000nF 10.000nF-1.0000mF 10.000mF |
1.0+0.5 0.5+0.1 1.0+0.5 |
0.02 0.02 0.02 |
|||||||
|
溫度 |
PT100(DIN/IEC751) 5kΩ熱敏電阻 |
±0.05°C ±0.10°C |
|
|||||||
| 標配 | |||||
| 配件名稱 | 型號 | ||||
| 萬用表測試線 | TH26036(JC-BBA03601) | ||||
| 選配 | |||||
| 配件名稱 | 型號 | ||||
| TH1951/61四端測試線 | TH26039 | ||||
