TH2829C 自動元件分析儀產品詳細規格
技術參數
型號
TH2829A
TH2829C
顯示器
800×RGB×480 7寸TFT LCD顯示器
測試信號
頻率
20Hz—300kHz
20Hz—1MHz
小分辨率
1mHz，5位頻率輸入
準確度
0.01%
AC 電平
測試信號電壓范圍
5mV—10Vrms
電壓小分辨率
100μV，3位輸入
準確度
ALC ON
10% x設定電壓 + 2mV
ALC OFF
6% x設定電壓 + 2mV
測試信號電流范圍
50μA—100mA
電流小分辨率
1μA，3位輸入
準確度
ALC ON
10% x設定電流 + 20μA
ALC OFF
6% x設定電壓 + 20μA
DC 偏置電壓源
電壓 / 電流范圍
0V— ±10V / 0mA—±100mA
分辨率
0.5mV / 5μA
電壓準確度
1% x設定電壓 + 5mV
ISO ON
用于電感、變壓器加偏置測試
AC源內阻
ISO ON
100Ω
ISO OFF
30Ω、50Ω、100Ω可選
DCR源內阻
30Ω、50Ω、100Ω可選
DC 電壓源
電壓 / 電流范圍
0V— ±10V / 0mA—±50mA
分辨率
1mV
電壓準確度
1% x設定電壓 + 5mV
輸出電阻
100Ω
LCR測試參數
|Z|, |Y|, C, L, X, B, R, G, D, Q, θ, DCR, Vdc-Idc
測試頁面參數顯示
兩組主、副參數，第二組參數可ON/OFF；多種參數連續掃描圖形分析
基本測量準確度
LCR測試參數
0.05%
校準條件
預熱時間：≥30分鐘；環境溫度：23±5oC； 信號電壓：0.3Vrms-1Vrms；清“0”：OPEN、SHORT后；測試電纜長度：0 m
測量時間(≥10 kHz)
快速: 9 ms /次 中速: 67 ms/次慢速: 187 ms/次另加顯示字符刷新時間
LCR參數顯示范圍
| Z | , R , X, DCR
0.00001Ω — 99.9999MΩ
|Y|, G, B
0.00001μs — 99.9999s
C
0.00001pF — 9.99999F
L
0.00001μH — 99.9999kH
D
0.00001 — 9.99999
Q
0.00001 — 99999.9
θ (DEG)
-179.999o — 179.999o
θ (RAD)
-3.14159 — 3.14159
Δ%
-999.999% — 999.999%
等效電路
串聯, 并聯
量程方式
自動, 保持
觸發方式
內部, 手動, 外部, 總線
平均次數
1－256
校準功能
開路, 短路全頻、點頻校準，負載校準
數學運算
直讀, ΔABS, Δ%
延時時間設定
0 -- 999, 小分辨率100us
比較器功能
10檔分選，BIN1～BIN9、NG、AUX
檔計數功能
PASS、FAIL前面板LED顯示
列表掃描
·多201點列表掃描，可單獨對頻率、AC電壓/電流、 內/外DC偏置電壓/電流、獨立DC源 電壓進行列表掃描測試。每掃描點可 單獨分選
圖形分析
·可對頻率、AC電平、DC偏置等進行 圖形掃描分析。
·設定掃描起始點、終止點，每次掃描點數。
·顯示值、小值，讀取選擇的 任意掃描點值。
·可選擇將掃描圖形存貯于儀器內部 或外部USB 存儲器。
內部非易失性存儲器
100組LCRZ儀器設定文件記憶
外部USB存儲器
GIF圖像、CSV數據文件LCRZ儀器設定文件記憶測試數據USB存儲器直接存儲

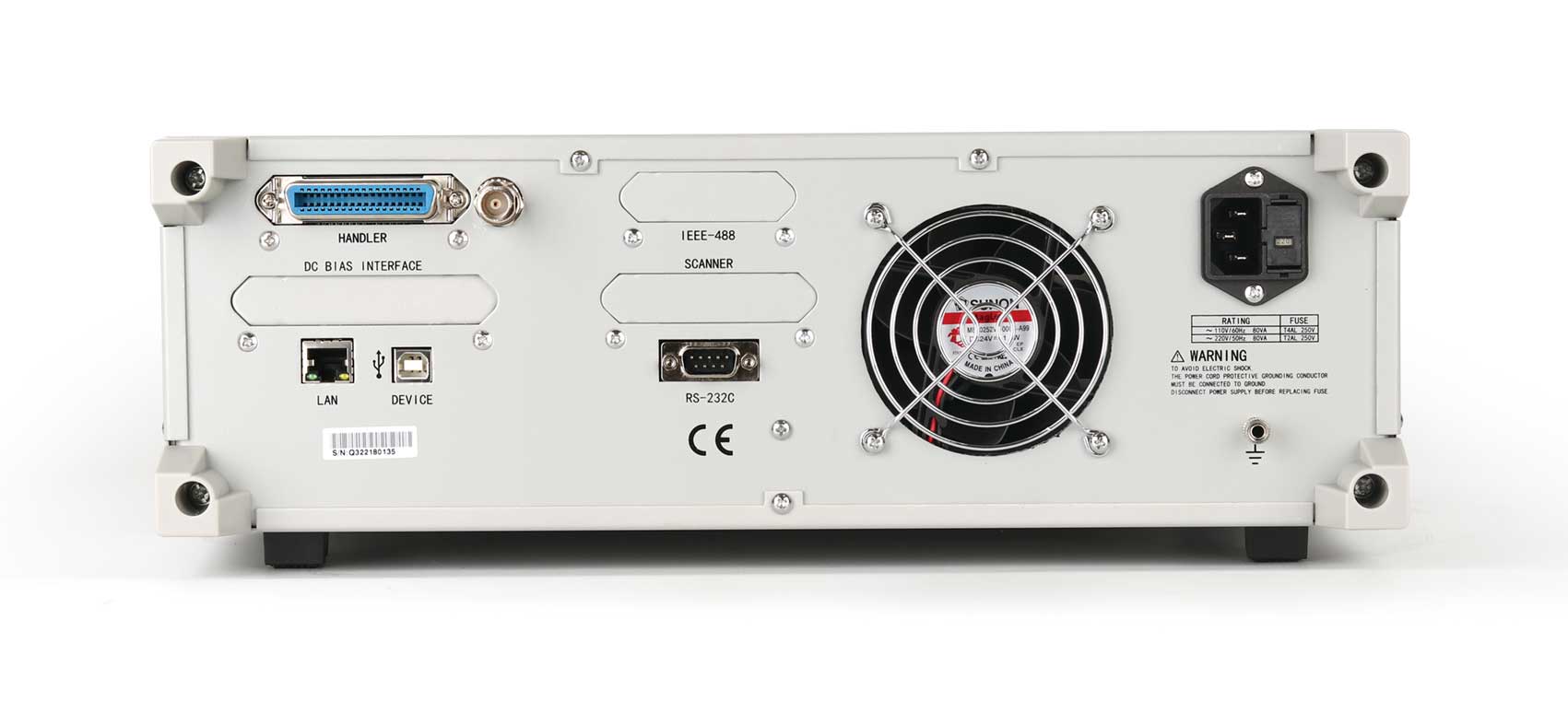

接口
1A偏流源
可內部安裝1A直流偏置電流源（選件）
I/O接口
HANDLER，從儀器后面板輸出
串行通訊接口
USB、RS232C
并行通訊接口
GPIB接口（選件）
網絡接口
LAN
存儲器接口
USB HOST（前面板）
通用技術參數
工作溫度, 濕度
0℃－40℃, ≤ 90%RH
電源要求
電壓
99V－121V，198V－242V AC
頻率
47Hz－63Hz
功耗
80VA
體積(W×H×D)
400mm × 132mm × 385mm
重量
約13 kg
