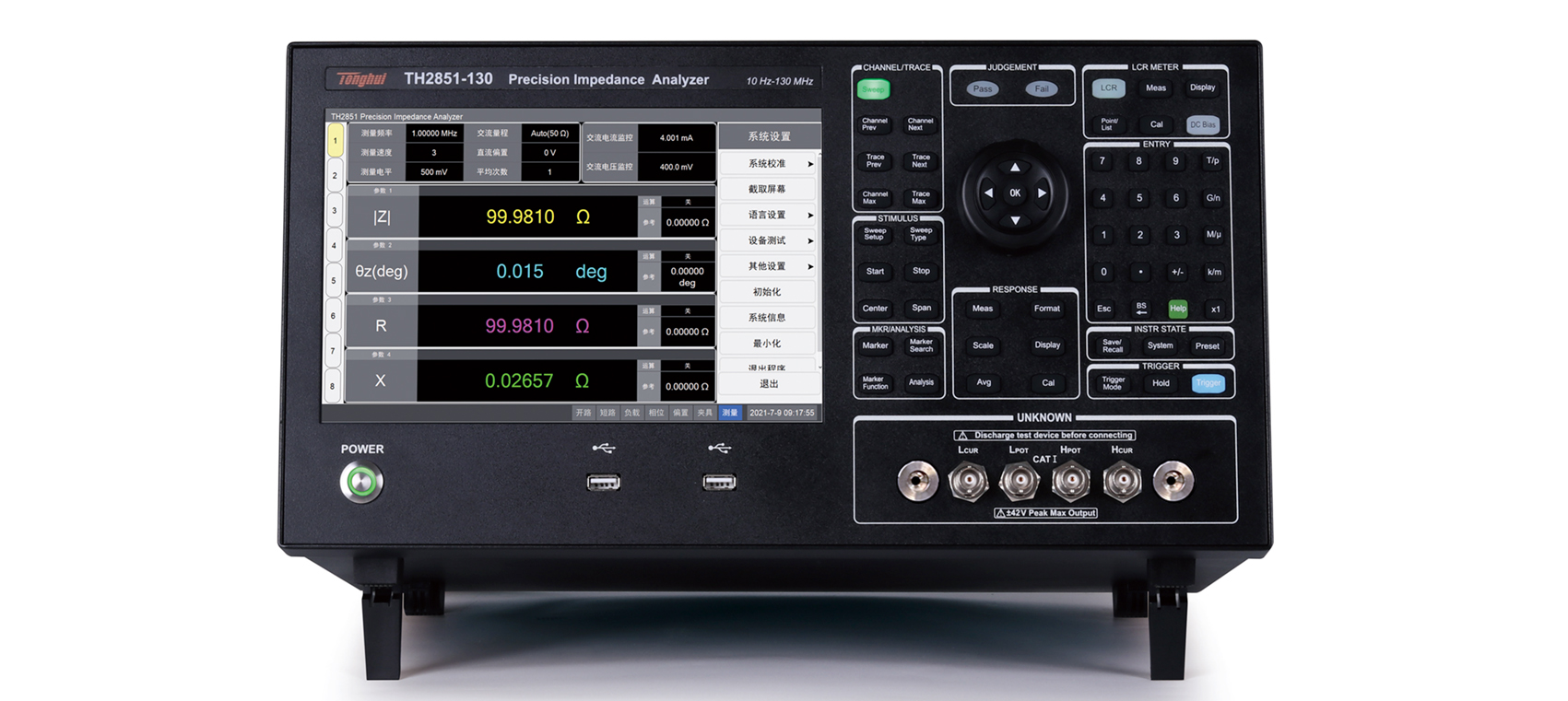

圖片僅供參考,產品以實物為準
TH2851-130 精密阻抗分析儀產品詳細規格
技術參數
產品型號
TH2851-015
TH2851-030
TH2851-050
TH2851-080
TH2851-130
顯示
10.1英寸TFT LCD顯示器1280×RGB×800，電容式觸摸屏
AC測量參數
Cp/Cs、Lp/Ls、Rp/Rs、復數Z、|Z|、復數Y、|Y|、R、X、G、B、θ、D、Q、VAC、IAC
DC測量參數
VDC、IDC、DCR
測試頻率
范圍
10Hz - 15MHz
10Hz - 30MHz
10Hz - 50MHz
10Hz - 80MHz
10Hz - 130MHz
分辨率
1mHz
頻率相對誤差
≤±0.0007%
測試電平
AC電壓
5mV - 2Vrms
分辨率
1mV
AC電流
50μA - 20mArms
分辨率
10μA
DC偏置
電壓
0V - ±40V
電壓分辨率
1mV
電流
0mA - ±100mA
電流分辨率
40μA
測試端配置
四端對
輸出阻抗
25Ω/100Ω
典型測量時間（速度）
五檔：1(快速) - 5()
1:2.5ms 2:10ms 3:40ms 4:80ms 5:400ms
（不包括通訊時間的算數平均值，每個頻率測試速度會略有不同）
準確度
1kHz：0.08%
1MHz：0.08%
2MHz：0.5%
10MHz：1%
130MHz：5.0%
測量顯示范圍
a 1×10-18； E 1×1018
Cs、Cp
±1.00000 aF - 999.999 EF
Ls、Lp
±1.00000 aH - 999.999 EH
D
±0.00001 - 9.99999
Q
±0.01 - 9999.99
R、Rs、Rp、X、Z
±1.00000 aΩ - 999.999 EΩ
G、B、Y
±1. 00000 aS - 999.999 ES
Vdc
±1.00000 aV - 999.999 EV
Idc
±1.00000 aA - 999.999 EA
θr
±1.00000 a rad - 3.14159 rad
θd
±0.0001 deg - 180.000 deg
Δ%
±0.0001% - 999.999%
多功能參數列表掃描
1601點，每個點可設置平均數，每個點可單獨分選
掃描參數：測量參數、測試頻率、AC電壓、AC電流、DC BIAS電壓、DC BIAS電流
圖形掃描
參數
頻率、ACV、ACI、DCV、DCI
類型
對數、線性、頻率分段
點數
2-1601
通道數
4
曲線數
4條/通道
分屏顯示
16種（通道和曲線）
等效電路分析
3元件模型：4個、4元件模型：3個
晶體振蕩器分析
有
曲線軌跡比對
有
分選
LCR模式10檔分選；掃描模式每條曲線單獨分選
接口

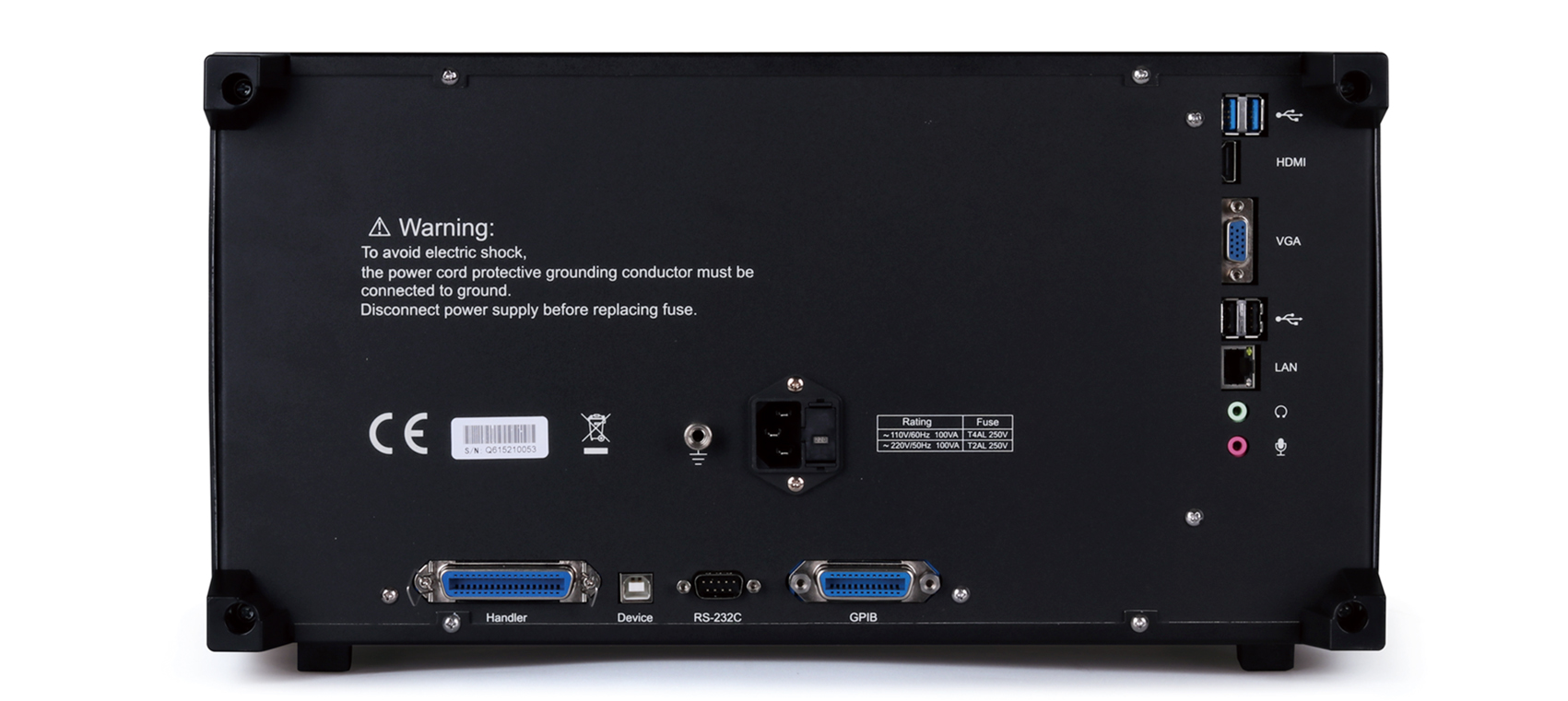

RS232C，USB HOST、USB DEVICE、LAN、GPIB、HANDLER、VGA、HDMI
開機預熱時間
60分鐘
輸入電壓
100-120VAC/198-242VAC可選擇，47-63Hz
功耗
150VA
尺寸（WxHxD）mm3
428x220x325
重量
14.5kg
附件
| 標配 | |||||
| 配件名稱 | 型號 | ||||
| 夾具 | TH26047 | ||||
| 四端帶卡夾具 | TH26005D | ||||
| 100Ω標準電阻 | TH26082A | ||||
| 短路片 | TH26010 | ||||
| TH2851校準套件 | TH2851校準套件 | ||||
