Fluke Networks MicroScanner? 2 工業以太網線纜驗測儀產品詳細規格

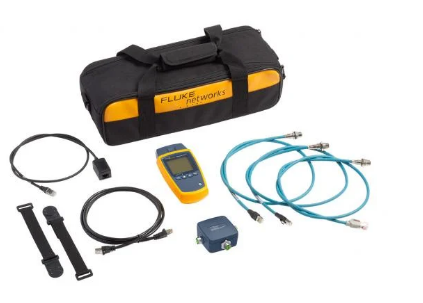

產品規格: Fluke Networks MicroScanner? 2 工業以太網線纜驗測儀
下列技術規格在 23 °C (73 °F) 時適用，除非另有說明。
| 環境參數 | |
| 工作溫度 | 32 °F - 113 °F (0 °C - 45 °C) |
| 存放溫度 | -4 °F - +140 °F (-20 °C - +60 °C) |
| 工作相對濕度（% RH，無冷凝） | 90 % (50 °F - 95 °F 10 °C - 35 °C) 75 % (95 °F - 113 °F 35 °C - 45 °C) |
| 沖擊和振動 | 隨機，2 g，5 Hz-500 Hz（2 級） 1 m 跌落測試，帶有或不帶接線圖適配器 |
| 安全性 | IEC 61010-1 第 3 版 |
| 海拔 | 4000 m；存放：12,000 m |
| EMC | IEC 61326-1 |
| 通用技術指標 | |
| 測試接頭 | 屏蔽式 8 針模塊化插孔，可插接 8 針模塊化 (RJ45) 和 4 針模塊化 (RJ11) 插頭。MicroScanner2：用于測試同軸線纜的 F 接頭。 |
| 電源 | 電池類型：2 節 AA（NEDA 15A，IEC LR6）堿性電池 電池續航時間：20 小時（正常使用） 其他兼容電池類型：2 節 AA 相機鋰電池、鎳氫電池、鎳隔電池 |
| 尺寸和重量（裝有電池且連接接線圖適配器） | 3 in x 6.4 in x 1.4 in (7.6 cm x 16.3 cm x 3.6 cm) MicroScanner2：10.6 oz (300 g) |
| 顯示屏 | 單色背光液晶屏 |
| 測試模式 | |
| 線纜測試 | 測量長度、驗證接線圖、識別 Remote ID 定位器以及檢測以太網端口。在單個屏幕上顯示結果。 |
| 音頻 | 生成 IntelliTone? 和常規模擬音頻信號 |
| PoE | MicroScanner2：請求和檢測兼容 802.3af 的 PoE（以太網供電）設備 |
| 性能指標 | |
| 測試的線纜類型 | 雙絞線：UTP、FTP、SSTP 同軸線纜 (MicroScanner2)：75 Ω、50 Ω、93 Ω |
| 長度測試 | 測量范圍：460 m (1500 ft) 分辨率：0.3 m (1 ft) 典型精度：± 4% 或 0.6 m (2 ft)，取較大值。NVP 不確定性屬于額外誤差。 校準：用戶可設置雙絞線和同軸線纜的 NVP 值 (MicroScanner2)。可利用已知長度的線纜來確定實際的 NVP 值。 |
| 接線圖測試 | 檢測單根導線故障、短路、誤接、分拆線對，以及多七個遠端適配器 ID。按比例長度繪制接線圖，以直觀地顯示故障的大致位置。 |
| 以太網端口檢測 | MicroScanner2：檢測 802.3 以太網端口的標稱速率，適用于 10 Mbps、100 Mbps 和 1 Gbps 速率。 |
| 音頻發生器 | 支持用 Fluke Networks 數字式 IntelliTone? 探頭產生音頻和繪制線纜接線圖。可產生四種與標準模擬探頭兼容的音頻。SmartTone? 功能可在使用 IntelliTone 或模擬探頭時可靠地識別線束中的線纜。 |
