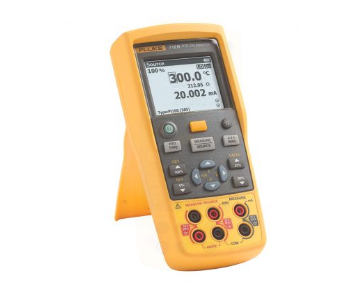

Fluke 712C 熱電阻校準儀產品詳細規格
產品規格: Fluke 712C 熱電阻校準儀
| 通用技術指標 | ||||||
| 任何端子和接地之間或任何兩端子之間施加的電壓 | 30 V | |||||
| 工作溫度 | -10 °C 至 50 °C | |||||
| 存放溫度 | -30 °C 至 60 °C | |||||
| 工作海拔 | 2000 米 | |||||
| 儲存海拔 | 12000 米 | |||||
| 相對濕度（無冷凝時的相對工作濕度） | 無冷凝 | |||||
| 90%（10 °C 至 30 °C） | ||||||
| 75%（30 °C 至 40 °C） | ||||||
| 45%（40 °C 至 50 °C） | ||||||
| （無冷凝） | ||||||
| 振動要求 | MIL-T-28800E，2 類 | |||||
| 跌落試驗要求 | 1 米 | |||||
| 防護等級 | IEC 60529: IP52 | |||||
| 電磁環境 | IEC 61326-1：便攜式 | |||||
| 安全性 | IEC 61010-1， 30 V 接地，污染程度 2 | |||||
| 電源 | 4 節 5 號 NEDA 15A IEC LR6 電池 | |||||
| 尺寸（高 x 寬 x 長） | 52.5 mm x 84 mm x 188.5 mm | |||||
| 重量 | 515 g | |||||
| 直流 mA 測量 | ||||||
| 分辨率 | 0.001 mA | |||||
| 量程 | 0 至 24 mA | |||||
| 準確性（讀數百分比 + 計數） | 0.010% + 2 μA | |||||
| 溫度系數 | ±（讀數的 0.002 % + 量程的 0.002 %）/°C（<18 °C 或 >28 °C） | |||||
| 歐姆測量 | ||||||
| 電阻量程 | 準確性（讀數百分比 + 計數） | |||||
| 0.00 Ω 至 400.00 Ω | 0.015% + 0.05 Ω | |||||
| 400.0 Ω 至 4000.0 Ω | 0.015% + 0.5 Ω | |||||
| 注：讀數準確性基于 4 線輸入。對于 3 線電阻測量，假定全部三根導線都已匹配，在規格上增加 0.05 Ω（0.00 Ω 至 400.00 Ω），0.2 Ω（400.0 Ω 至 4000.0 Ω）。 | ||||||
| 溫度系數 | ±（讀數的 0.002 % + 量程的 0.002 %）/°C（<18 °C 或 >28 °C） | |||||
| 歐姆輸出 | ||||||
| 電阻量程 | 1.0 Ω 至 400.0 Ω | |||||
| 1.00 Ω 至 400.00 Ω | ||||||
| 400.0 Ω 至 1500.0 Ω | ||||||
| 1500.0 Ω 至 4000.0 Ω | ||||||
| 測量設備的勵磁電流 | 0.1 mA 至 0.5 mA | |||||
| 0.5 mA 至 3 mA | ||||||
| 0.05 mA 至 0.8 mA | ||||||
| 0.05 mA 至 0.4 mA | ||||||
| 準確性（讀數百分比 + 計數） | 0.015% + 0.1 Ω | |||||
| 0.015% + 0.05 Ω | ||||||
| 0.015% + 0.5 Ω | ||||||
| 0.015% + 0.5 Ω | ||||||
| 分辨率 | 0.00 Ω 至 400.00 Ω | 0.01 Ω | ||||
| 400.0 Ω 至 4000.0 Ω | 0.1 Ω | |||||
| 溫度系數 | ±（讀數的 0.002 % + 量程的 0.002 %）/°C ( <18 °C 或 >28 °C) | |||||
| 支持脈沖式變送器和脈沖時間只有 5 ms 的 PLC | ||||||
| 回路電源 | ||||||
| 開路電壓 | 24 V ±10% | |||||
| 負載電路電壓 | 小 18 V（電流為 20 mA 時） | |||||
| 溫度系數 | ±（讀數的 0.002 % + 量程的 0.002 %）/°C ( <18 °C 或 >28 °C) | |||||
| 支持脈沖式變送器和脈沖時間只有 5 ms 的 PLC | ||||||
| RTD 輸入和輸出 | ||||||
| RTD 類型 (α) | 量程 (°C) | 測量 (°C) | 源 (°C) | |||
| 1 年期 | 2 年期 | 輸出電流 | 1 年期 | 2 年期 | ||
| 10Ω Pt(385) | -200 至 100 °C | 1.5 °C | 3 °C | 1 mA | 1.5 °C | 3 °C |
| 100 至 800 °C | 1.8 °C | 3.6 °C | 1 mA | 1.8 °C | 3.6 °C | |
| 50Ω Pt(385) | -200 至 100 °C | 0.4 °C | 0.7 °C | 1 mA | 0.4 °C | 0.7 °C |
| 100 至 800 °C | 0.5 °C | 0.8 °C | 1 mA | 0.5 °C | 0.8 °C | |
| 100 Ω Pt(385) | -200 至 100 °C | 0.2 °C | 0.4 °C | 1 mA | 0.2 °C | 0.4 °C |
| 100 至 800 °C | 0.015% +0.18 °C | 0.03% +0.36 °C | 0.015% +0.18 °C | 0.03% +0.36 °C | ||
| 200 Ω Pt(385) | -200 至 100 °C | 0.2 °C | 0.4 °C | 500 μA | 0.2 °C | 0.4 °C |
| 100 至 630 °C | 0.015% +0.18 °C | 0.03% +0.36 °C | 0.015% +0.18 °C | 0.03% +0.36 °C | ||
| 500 Ω Pt(385) | -200 至 100 °C | 0.3 °C | 0.6 °C | 250 μA | 0.3 °C | 0.6 °C |
| 100 至 630 °C | 0.015% +0.28 °C | 0.03% +0.56 °C | 0.015% +0.28 °C | 0.03% +0.56 °C | ||
| 1000 Ω Pt(385) | -200 至 100 °C | 0.2 °C | 0.4 °C | 250 μA | 0.2 °C | 0.4 °C |
| 100 至 630 °C | 0.015% +0.18 °C | 0.03% +0.36 °C | 0.015% +0.18 °C | 0.03% +0.36 °C | ||
| 100 Ω Pt(3916) | -200 至 100 °C | 0.2 °C | 0.4 °C | 1 mA | 0.2 °C | 0.4 °C |
| 100 至 630 °C | 0.015% +0.18 °C | 0.03% +0.36 °C | 0.015% +0.18 °C | 0.03% +0.36 °C | ||
| 100 Ω Pt(3926) | -200 至 100 °C | 0.2 °C | 0.4 °C | 1 mA | 0.2 °C | 0.4 °C |
| 100 至 630 °C | 0.015% +0.18 °C | 0.03% +0.36 °C | 0.015% +0.18 °C | 0.03% +0.36 °C | ||
| 10 Ω Pt(427) | -100 至 260 °C | 1.5 °C | 3 °C | 1 mA | 1.5 °C | 3 °C |
| 120 Ω Ni(672) | -80 至 260 °C | 0.15 °C | 0.3 °C | 1 mA | 0.15 °C | 0.3 °C |
| 50 Ω Pt(427) | -180 至 200 °C | 0.4 °C | 0.7 °C | 1 mA | 0.4 °C | 0.7 °C |
| 100 Ω Pt(427) | -180 至 200 °C | 0.2 °C | 0.4 °C | 1 mA | 0.2 °C | 0.4 °C |
| YSI400 | 15 至 50 °C | 0.2 °C | 0.4 °C | 250 μA | 0.2 °C | 0.4 °C |
| 1. 未包括傳感器失準。 | ||||||
| 2. 精度：0.1 °C. | ||||||
| 3. 讀數準確度是基于 4 線輸入。對于 3 線熱電阻測量，假定三根熱電阻導線全部匹配時，在技術參數中增加 1.0 °C（Pt10 和 Cu10），0.6 °C（Pt50 和 Cu50），0.4 °C（其他熱電阻類型）。 | ||||||
| 4.輸出模式下的輸出準確性基于 0.5 mA 至 3 mA（1.00 Ω 至 400.00 Ω）、0.05 mA 至 0.8 mA（400.0 Ω 至 1500.0 Ω）、0.05 mA 至 0.4 mA（1500.0 Ω 至 4000.0 Ω）、勵磁電流（Pt1000 范圍下為 0.25 mA）。 | ||||||
| 5.溫度系數：±0.05 °C /°C 用于測量，± 0.05 °C /°C（<18 °C 或 >28 °C）用于源輸出。 | ||||||
| 6.支持脈沖式變送器和脈沖時間只有 5 ms 的 PLC | ||||||
