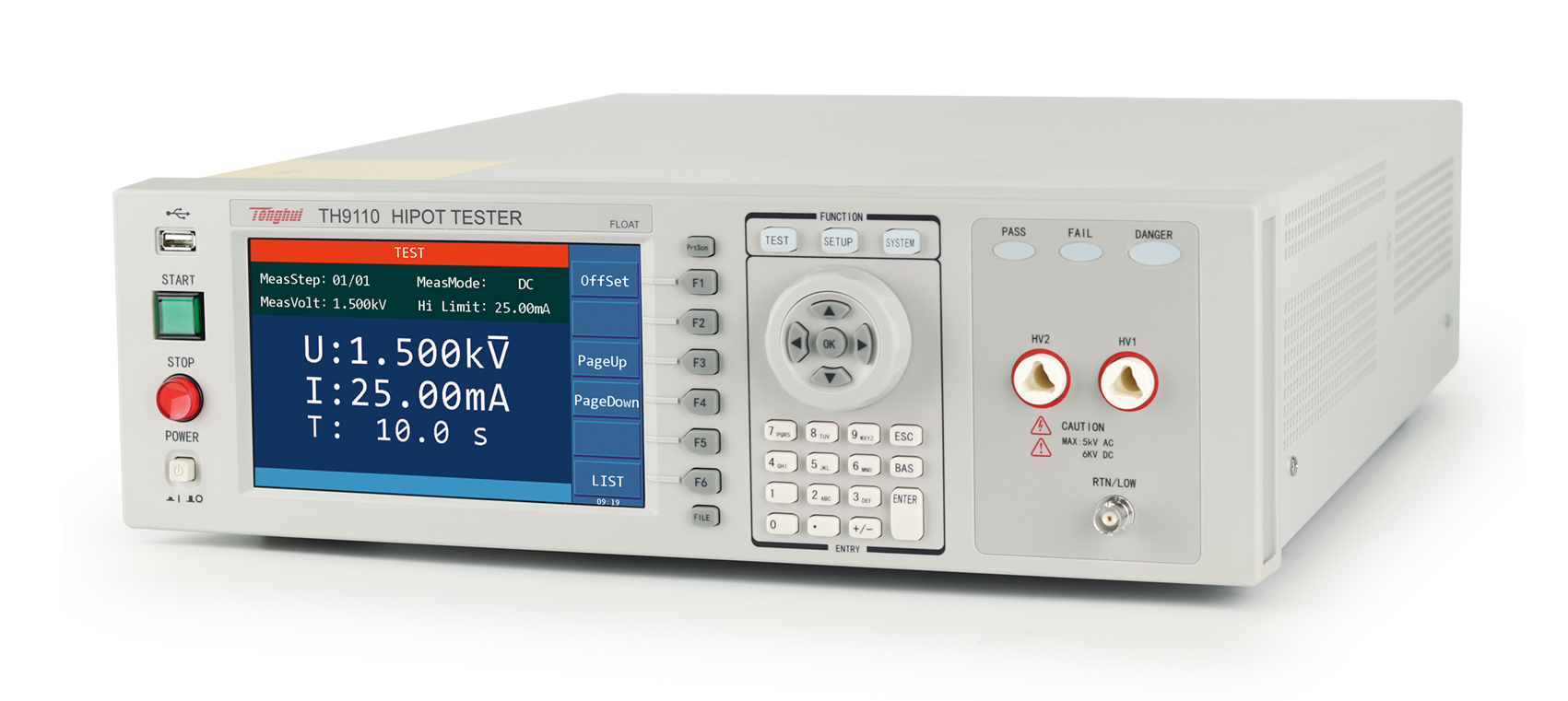

TH9110 程控交直流耐壓絕緣測試儀產品詳細規格
技術參數
型號
TH9110
TH9110A
耐壓測試
輸出電壓
AC
電壓范圍
0.05 ~ 5.0kV
電壓波形
50/60Hz ±0.1% 正弦波
輸出功率
500VA（5.0kV 100mA）
DC
電壓范圍
0.05 ~ 6.0kV
輸出功率
150VA（6.0kV 25mA）
負載變動率
±（1%設定值 + 0.2%滿刻度） （額定功率）
電壓精度
1% 設定值 + 0.1% 滿刻度
電壓分辨率
2V
電流測試范圍
AC
電流范圍
0.001mA-120mA（電壓≤4kV）0.001mA-100mA（電壓>4kV）
電流分辨率
0.001mA
電流精度
±（1%讀值 + 0.5%滿刻度）
DC
電流范圍
0.0001mA-25mA（電壓≥1.5kV） 0.0001mA-20mA（電壓＜1.5kV）
電流分辨率
0.1uA
電流精度
±（1%讀值 + 0.5%滿刻度）
短路電流
200mA (僅交流測試)
快速放電功能
測試結束后自動放電（DCW）
絕緣電阻測試
輸出電壓
DC : 0.05 ~ 5.0kV
電壓分辨率
2V
電壓精度
1% of 設定值 + 0.1% 滿刻度
電阻測試范圍
1MΩ-50.0GΩ
電阻分辨率
0.1MΩ
電阻測試精度
電壓>1000V
1MΩ ~ 1GΩ : ± (3% + 0.1% 滿量程)
1GΩ ~ 10GΩ : ± (7% + 2%滿量程)
10GΩ ~ 50GΩ : ± (10% + 1%滿量程
電壓≧500V ,≦1kV
0.1MΩ ~ 1GΩ : ± (3% + 0.1% 滿量程)
1GΩ ~ 10GΩ : ± (7% + 2%滿量程)
10GΩ ~ 50GΩ : ± (10% + 1%滿量程)
電壓<500V
0.1MΩ ~ 1GΩ : ± (3% + (0.2*500/Vs)%量程)
快速放電功能
測試結束后自動放電
電弧偵測
程序設定
AC
1mA - 20mA
DC
1mA - 10mA
OSC開短路偵測
采樣標準電容范圍
0.001～40nF
開路判斷范圍
10%～
短路判斷范圍
～500%
時間設定
測試時間
0.3～999s，0 表示持續測試
上升時間
0.1～999s，0 表示關閉
下降時間
0.1～999s，0 表示關閉
等待時間
0.1～999s，0 表示關閉 （僅直流耐壓）
安全防護功能
高壓浮動輸出
測試模式
ACW、DCW、IR
----------
漏電流
＜3.5mA ac/dc
觸電保護
0.5mA ±0.25mA 可選擇:打開或關閉
啟動保護 Interlock
引腳接低，才允許高壓輸出
面板操作保護
鍵鎖、密碼
報警指示
合格: 短音,綠燈; 不良品 : 長音,紅燈
存儲與接口
內部存儲器
可存儲 100 個文件，每個文件可編輯 50 個步驟

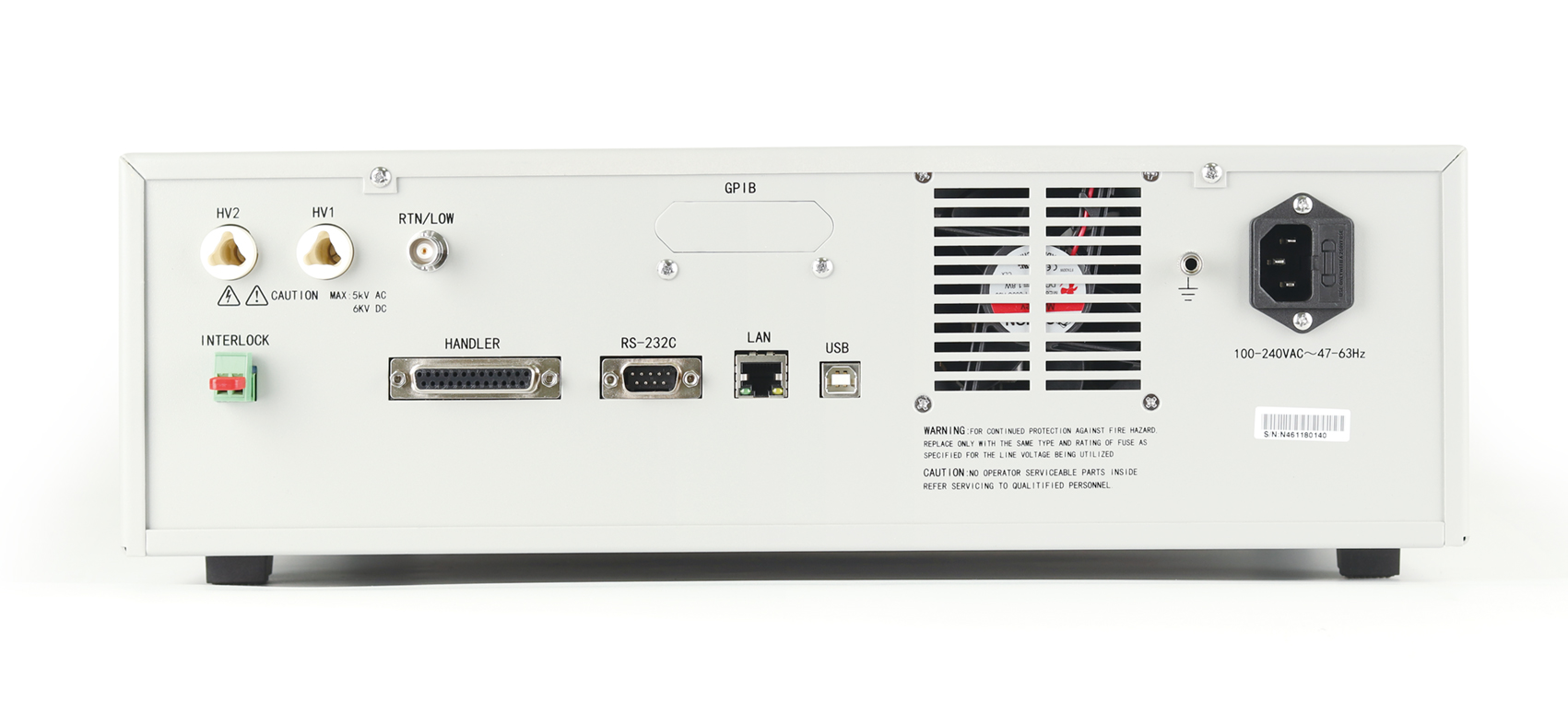

標配接口
RS232、USB DEVICE、USB HOST、LAN、HANDLER
選配接口
GPIB
環境溫度與濕度
參數比對溫度
18℃～28℃，濕度: 30%～70%RH
正常工作溫度
0℃～45℃，濕度: 20%～90%RH
儲藏環境溫度
-10℃～55℃，濕度:< 80%RH
一般指標
電源
100V～240VAC，47Hz～63Hz
功率
空載:< 100W 額定功率:1000W
尺寸
430mm（W）x 132mm（H）x 500mm（D）
重量
21Kg
附件
| 標配 | |||||
| 配件名稱 | 型號 | ||||
| 高壓測試電纜 | TH90018 | ||||
| 選配 | |||||
| 配件名稱 | 型號 | ||||
