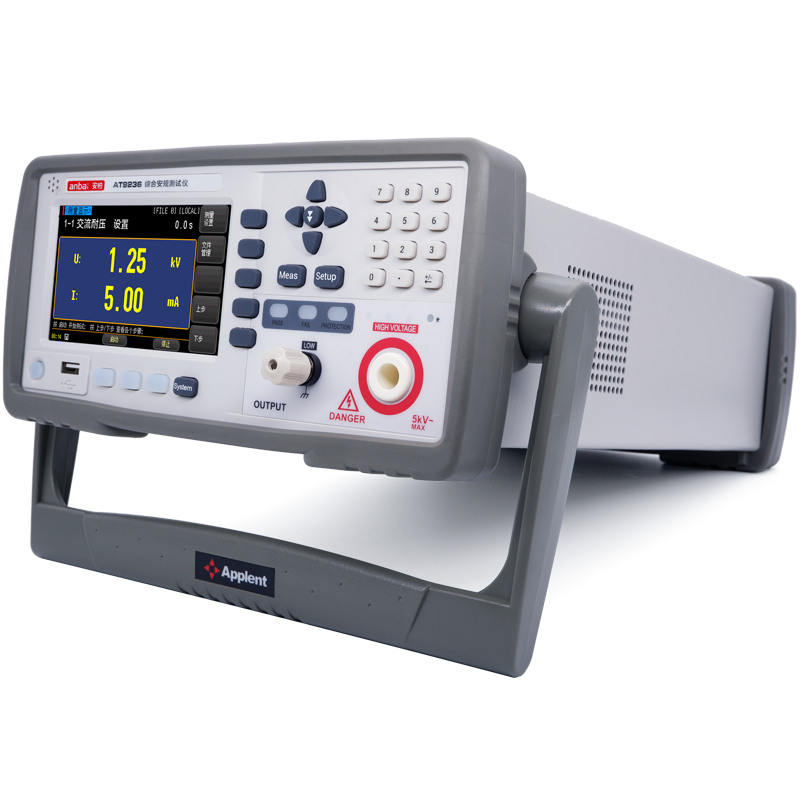

AT9236綜合安規測試儀產品詳細規格
特征
交流耐壓測試額定輸出：5kVac/100mA
直流耐壓測試額定輸出：6kVdc/10mA
絕緣測試額定輸出：2.5kVdc/9999MΩ
標配 RS232，Handler 自動化接口
電弧 ARC 偵測功能
10 寸 TFT-LCD 顯示
規格
| 測試功能 | 交流耐壓、直流耐壓、絕緣電阻 |

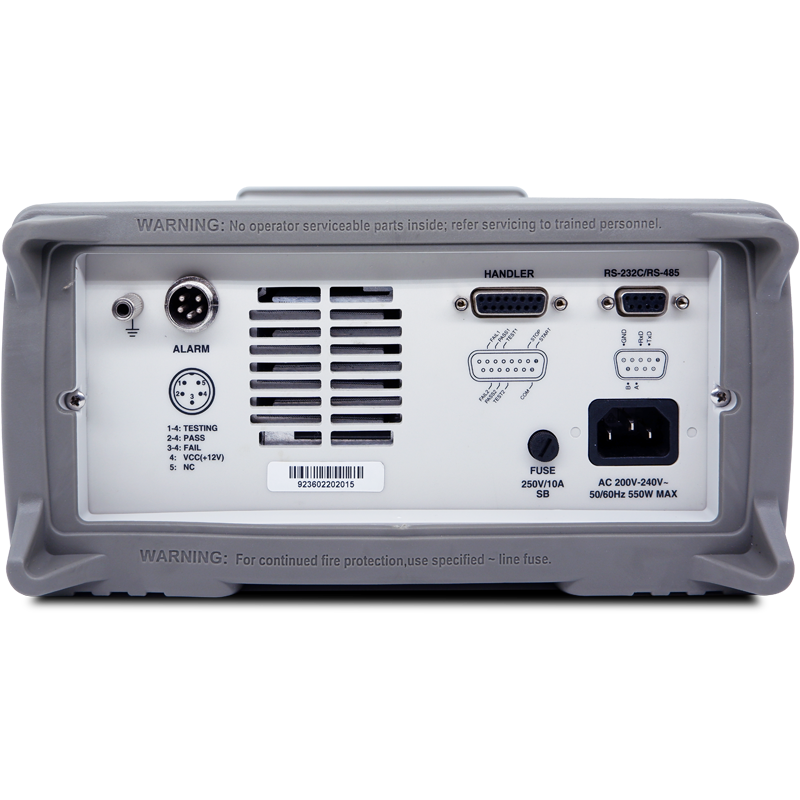

| 接口 | USB-HOST 、 RS232/RS485 、HANDLER 、報警燈接口、外部遙控接口 |
| 標準配置 | 5kV、100mA、500VA |
| 比較器 | 上下限智能判定功能，可以自動識別不良品，同時提供聲光報警 |
| 保護功能 | 自動過壓過流包含 |
| 其它功能 | 列表設置 放電功能 5寸真彩LCD+觸摸屏 |
| 交流耐壓 | |
| 額定輸出 | AC 5.000kV/100mA |
| 實際輸出功率 | 500VA |
| 輸出電壓 | 100~5000 V AC 分辨率：1V |
| 電壓準確度 | 2% of reading + 5 digits |
| 電壓調整率 | ±（2%×設置值+5V） |
| 電壓平穩性 | ±（0.4%×設置值+1V） /分鐘，空載、滿載 |
| 輸出波形失真 | 阻性負載：＜2% |
| 輸出頻率 | 50Hz或60Hz可選 |
| 短路電流 | ＞200mA |
| 電壓測量 | 0.10 ~ 5.00kV 分辨率： 0.01kV |
| 電壓測量準確度 | (1.5% of reading+1 counts) |
| 測量電流 | 0.000~3.500/3.00~100.00 mA 分辨率：0.001 / 0.01mA |
| 電流準確度 | 2%× 讀數 + 5 個字 |
| 直流耐壓 | |
| 額定輸出 | DC 6kV/10mA |
| 實際輸出功率 | 60VA， ≥90% |
| 輸出電壓 | 0.1kV-6.000kV DC 分辨率：1V |
| 電壓準確度 | 2% of reading + 5 digits |
| 電壓調整率 | ±(1.5%×讀數值+1 個字) |
| 輸出紋波 | <5%（6kV/1mA 阻性負載） |
| 電流測量 | 0.0~350.0/300~3500/3000~9999 μA/10mA 分辨率： 0.1/1/10μA/0.01mA |
| 電流準確度 | 2% of reading +5 字 |
| 絕緣電阻 | |
| 額定輸出 | DC 2.5kV/9999MΩ |
| 輸出電壓 | 100~2500V DC 分辨率：1V |
| 電壓準確度 | 2%x 設置值 + 5V |
| 跌落電壓 | >90%，跌落電阻 10MΩ（1% x 量程） |
| 測量范圍 | 1MΩ-9999MΩ，分辨率1MΩ |
| 電阻準確度 | 范圍：（1 ~9999） MΩ，分辨力： 1MΩ 判定誤差：（100-499） V， 1~1000,±(8%×讀數值+2 個字) 1000~2000,±(12%×讀數值+2 個字) （500-2500V）， 1~199,±(2%×讀數值+2 個字)， 200~999, ± (5%×讀數值+2 個字) 1000~9999, ± (15%×設定值+2 個字 |
| 電源要求 | 198V~242V AC 50/60Hz |
| 尺寸與重量 | 400(寬)x200(高)x503.5(深) 20kg |
| 附件 | ATL900E耐壓測試線 ATL108 通訊線 ATL900E-1 高壓測試棒 |
