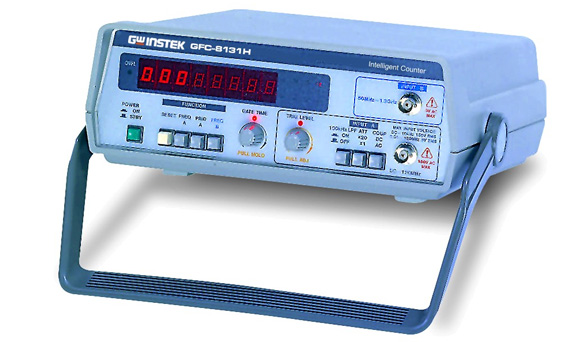

圖片僅供參考,產品以實物為準
產品分類
GFC-8270H & GFC-8131H智能計頻器產品詳細規格
| 規格 | ||
| 顯示 | ||
| 8 位數 包括 Hz, kHz, MHz, GHz, S, mS, μS, nS 以及溢出位 | ||
| 門限時間 | ||
| 從10mS 到 10S連續可調, 或輸入信號的一個周期，取決于較長者 | ||
| 準確度 | ||
| +(解析度+時基誤差) | ||
| 頻道 A | ||
| 范圍 | DC 耦合 0.01Hz ~ 120MHz；AC 耦合 30Hz ~ 120MHz | |
| 靈敏度 | 10mVrms 典型值； 50mVrms值 | |
| 耦合 | AC or DC, 可選 | |
| 濾波器 | 通道A的低通，可激活或關閉，-3dB 點在100kHz | |
| 阻抗 | 1MΩ//40pF | |
| 衰減器 | x 20dB | |
| 觸發電平 | -2.5 VDC to +2.5 VDC | |
| 解析度 | 在頻率測量時，分辨率在1Hz時為100nHz，在100MHz時為0.1Hz ；在周期測量時，分辨率早1Hz時為10nS ，在100MHz時為0.1fS for ；門限時間位1S, 100mS, 10mS對應的顯示至少為 7.6.5位。 | |
| 周期范圍 | 8nS to 100S至少7 位顯示門限時間 | |
| 頻道 B | ||
| 范圍 | 50MHz to 2.7GHz | |
| 感度 | <50mVrms (10mVrms 典型值) | |
| 耦合 | AC | |
| 時基 | ||
| 老化率 | 1 ppm/月 | |
| 溫度 | 5 ppm 23°C + 5°C | |
| 電源變化 | +0.005 ppm +10% 電源偏差值 | |
| 電源 | ||
| AC 100V/120V/220V/230V ±10%, 50/60Hz | ||
| 附件 | ||
| 操作手冊 × 1, 電源線 × 1, 測試線 GTL-110×1, GTL-101x1 | ||
| 尺寸&重量 | ||
| 230(寬) × 95(高) × 280(長) mm；約 2.2 公斤 | ||
