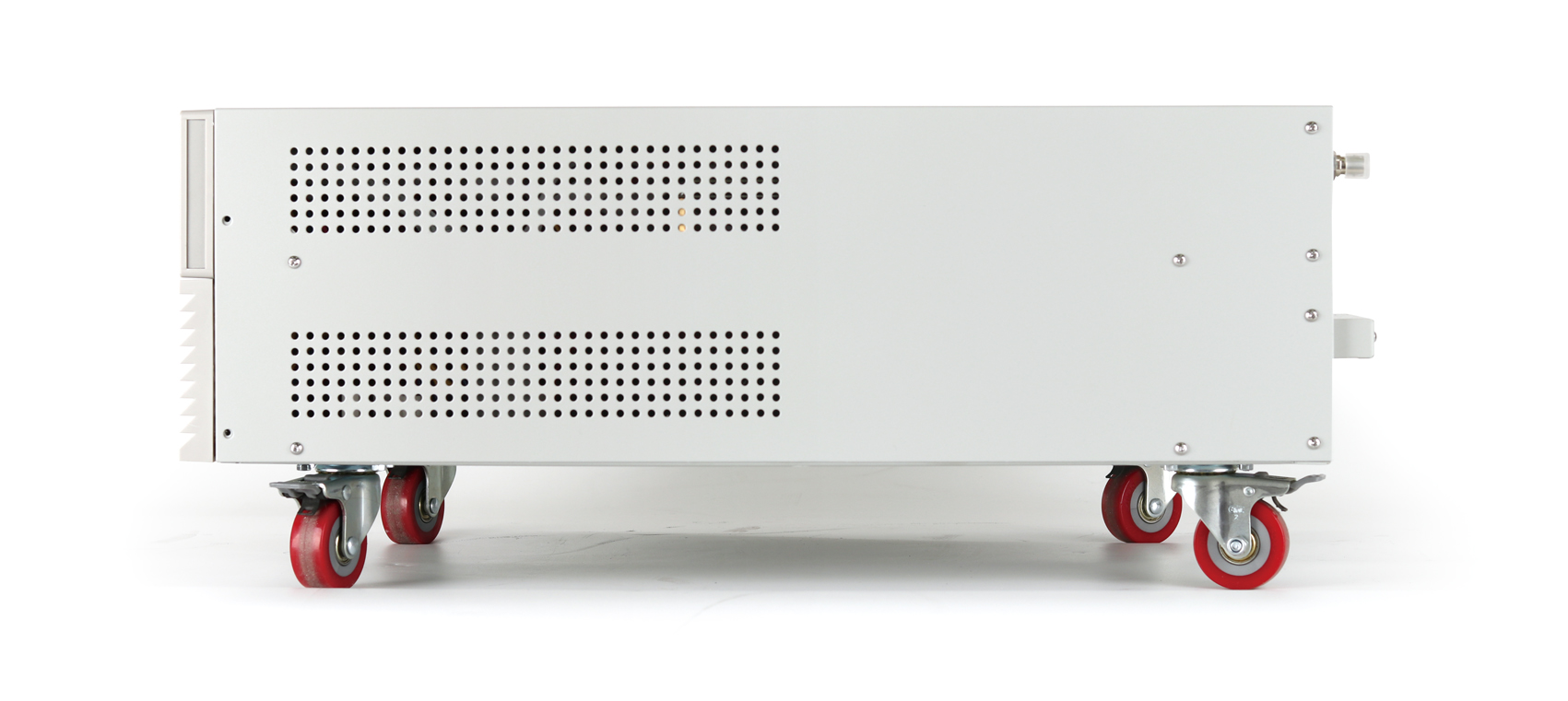

圖片僅供參考,產品以實物為準
TH7120 可編程線性交流電源產品詳細規格
技術參數
產品型號
TH7105
TH7110
TH7120
AC輸出
額定功率
500W
1000W
2000W
輸出電壓
0-300V
輸出頻率
45.0Hz-500Hz
電流
（RMS）
0-150V
4.2A
8.4A
16.8A
0-300V
2.1A
4.2A
8.4A
峰值電流
0-150V
16.8A
33.6A
67.2A
0-300V
8.4A
16.8A
33.6A
相位
1Φ/2W
總諧波失真（THD）
輸出電壓在80-140V（低量程）或在160V-280V(高量程)≤0.5%
波峰因素
≥4
線性調整率
0.1%±10%
響應時間
<100μs
AC輸入
相位
1Φ
電壓
115/230Vac±15％
頻率
47～63Hz
電流
16A/8A
30A/16A
30A
功率因素
0.7
設置
范圍
0-300V
電壓
分辨率
0.1V
范圍
45～500Hz
頻率
分辨率
在45.0Hz～99.9Hz時為0.1Hz；在100Hz～500Hz時為1Hz
初始、終止 相位角
范圍
0～359°
分辨率
1°
測量
范圍
0～300Vac
電壓
分辨率
0.1V
度
±（讀數的0.5%＋2個字）
范圍
45.0Hz～500Hz
頻率
分辨率
0.1Hz（45.0Hz～99.9Hz）；1Hz（100Hz～500Hz）
度
±0.1Hz
0-150V
0.000～4.200A
0.000～8.400A
0.000～16.800A
0-300V
0.000～2.100A
0.000～4.200A
0.000～8.400A
電流
分辨率
0.001A
度
±（讀數的0.5%＋5個字）
0-150V
0.00～12.6A
0.00～25.2A
0.00～50.4A
0-300V
0.00～6.3A
0.00～12.6A
0.00～25.2A
峰值電流
分辨率
0.01A
度
±（讀數的5%＋2個字）
范圍
0～500W
0～1000W
0～2000W
功率
分辨率
0.1W(0～1000W)
0.1W(0～1000W);1W(1000～2000W)
度
±(讀數的0.6%＋5個字) 在PF>0.5時
分辨率
0.001
功率因素
度
計算和顯示到3位有效數字
常規
記憶序列
50 組，9 步/組
存儲
狀態
50 組
遠程信號輸入
輸出開、關，讀取手動模式記憶序列 1 至記憶序列 7
遠程信號輸出
合格、不合格、測試中
同步信號輸出
輸出信號 10V、BNC 型號
保護
過設定電流 (HI-A)、過壓 (OVP)、低電壓 (LVP)、過流 (OCP)、過功率 (OPP)、過溫度 (OTP)
顯示器
4.3 英寸TFT LCD，480×270
接口
USB COM、RS232、USBHOST
尺寸（長x寬x高）mm
600×430×88
602×430×178
凈重
30
40
75
